6063 Ekstrudirana aluminijska traka

6063 Ekstrudirana aluminijska traka svestrana je i široko korištena materijala u industriji aluminijske legure, poznate po kombinaciji čvrstoće, otpornosti na koroziju i izvrsnom obradivosti ., ova legura pripada seriji 6000, koja primarno je i silikon, a salt je u njenom doliku, pod uvjetom da se dostavi magnezija i silikon, i on magnezij, i silikon, sa sobom, i silikonom, u pružanju magnezije, u podnesenju, pod uvjetom da je i njen.

Pošaljite upit

1. Proces materijala i proizvodnje

6063 aluminijska legura (ALMGSI0 . 5) je legura srednje čvrstoće s izvrsnom ekstrudabilnošću, površinskom završetkom i otpornošću na koroziju. Ova popularna arhitektonska legura kombinira dobra mehanička svojstva s superiornom formabilnošću i anodizacijskim odgovorom:

Primarni legirajući elementi:

Magnezij (mg): 0.45-0.90% (Očvršćivanje oborina)

Silicij (SI): 0.20-0.60% (tvori mg₂si jačanje taloga)

Osnovni materijal:

Aluminij (AL): veći ili jednak 98,0% (ravnoteža)

Kontrolirane nečistoće:

Željezo (Fe): Manje od ili jednako 0,35%

Bakar (Cu): Manji ili jednak 0,10% maksimalno

Mangan (MN): manji ili jednak 0,10% maksimalno

Krom (CR): Manji ili jednak 0,10% max

Cink (Zn): manji ili jednak 0,10% max

Titanium (TI): Manje ili jednak 0,10% maksimalno

Ostali elementi: manji ili jednaki 0,05%, manje od ili jednako 0,15%

Proces premium ekstruzije:

Priprema gredice:

Primarni aluminij visoke čistoće (minimum od 99,7%)

Precizni dodaci legirajućih elemenata

Tretman za degasiranje (vodik <0,2 ml/100 g)

Polukontinuirano lijevanje izravnog hlađenja (DC)

Homogenizacija na 560-580 stupanj za 4-8

Zagrijavanje na gredicu:

Računalno kontrolirano grijanje na 450-480 stupanj

Temperaturna ujednačenost: ± 5 stupnjeva

Uklanjanje sloja oksida (skaliranje)

Ekstruzija:

Probojni tlak: 35-45 MPa

Tlak trčanja: 20-35 MPa

RAM brzina: 5-15 mm/sec (ovisan o profilu)

Izlazna temperatura kontrola: 510-540 stupanj

Temperatura matrice: 480-500 stupanj

Hlađenje:

Zračno hlađenje ili gašenje vode (ovisan o temperaturi)

Kontrolirana brzina hlađenja za optimalna svojstva

Maksimalna kontrola izobličenja

Istezanje:

0.5-2.0% Trajna deformacija

Ispravljanje i olakšanje stresa

Umjetno starenje (T5/T6):

T5: 175-185 stupanj za 2-4 sati

T6: Toplinska obrada rješenja (520-530 stupanj) + umjetno starenje (175-185 stupanj za 6-8 sati)

Operacije završne obrade:

Preciznost rezanja na duljinu: ± 1 mm

Poboljšanje površinske završne obrade

Konačna provjera i korekcija ispravnosti

Sva proizvodnja održava digitalni praćenje procesa za potpunu sljedivost .

2. Mehanička svojstva 6063 ekstrudirane šipke

Imovina	T5 (min)	T5 (tipično)	T6 (min)	T6 (tipično)	Metoda ispitivanja
Krajnja zatezna čvrstoća	150 MPa	160-185 MPA	205 MPa	215-230 MPA	ASTM E8
Snaga prinosa (0,2%)	110 MPa	120-145 MPA	170 MPa	180-200 MPA	ASTM E8
Izduživanje (2 inča)	8%	10-14%	8%	10-12%	ASTM E8
Tvrdoća (Brinell)	60 HB	65-75 hb	75 HB	80-90 hb	ASTM E10
Čvrstoća umora (5 × 10⁸)	70 MPa	75-85 MPA	95 MPa	100-110 MPA	ASTM E466
Snaga smicanja	90 MPa	95-110 MPA	120 MPa	125-140 MPA	ASTM B769
Modul elastičnosti	69,5 GPA	69,5 GPA	69,5 GPA	69,5 GPA	ASTM E111

Imovina:

Omjer uzdužnog i poprečnog svojstva: 1,00: 0,95

Učinak debljine stijenke:<5% variation for up to 10mm thickness

Varijacija svojstva u kut do ravnog presjeka:<10%

Varijacija tvrdoće na površinu do jezgre:<5 HB

3. Površina i izgled

Klasifikacije površinske kvalitete:

Arhitektonski razred (AA10):

Ra manja od ili jednake 0,4 μm hrapavosti površine

Nema vidljivih oštećenja na udaljenosti od 1m

Pogodno za ukrasno anodiranje

Dosljedna boja nakon anodizacije

Komercijalni razred (AA20):

Ra manja od ili jednake 0,8 μm hrapavosti površine

Minor defects acceptable at >Udaljenost gledanja 2m

Dobar anodizirajući odgovor

Industrijska ocjena (AA30):

Ra manja od ili jednake 1,6 μm hrapavosti površine

Funkcionalne aplikacije gdje je izgled sekundarno

Kompatibilnost površinskog obrade:

Anodizirajući odgovor: izvrsno

Tip II (sumporna kiselina): 5-25 µm debljina

Tip III (tvrdi premaz): 25-75 µm debljina

Ocjena konzistencije u boji: izvrsno

Arhitektonska klasa I: 18 μm minimalni premaz

Arhitektonska klasa II: 10 μm minimalni premaz

Mehanički završetak:

Četkanje/poliranje: izvrstan odgovor

Šeđanje kuglica: Uniform mat završnica

Svijetlo uranjanje: visoka reflektivnost koja se može ostvariti

Slikanje/premaz:

Prianjanje premaza u prahu: izvrsno

Kompatibilnost s mokrim bojama: dobra s odgovarajućom obradom

Prevlačenje za pretvorbu kromata: klasa 1A ostvariva

4. Dimenzionalne specifikacije i tolerancije

Parametar	Standardni raspon	Tolerancija preciznosti	Komercijalna tolerancija	Metoda ispitivanja
Promjer (okrugli)	5-300 mm	± 0,15 mm do 30 mm	± 0,25 mm do 30 mm	Mikrometar
		± 0,3% iznad 30 mm	± 0,5% iznad 30 mm
Širina (pravokutnik)	10-200 mm	± 0,15 mm do 50 mm	± 0,25 mm do 50 mm	Kaliper
		± 0,3% iznad 50 mm	± 0,5% iznad 50 mm
Dužina	1000-6500 mm	± 2 mm	± 5 mm	Mjera trake
Ravnodušnost	N/A	0,3 mm/m	0,5 mm/m	Ravnanje
Twist (pravokutni)	N/A	1 stupanj maksimalno po metru	3 stupnja maksimalno po metru	Kutomjer
Polumjer	N/A	± 0,2 mm	± 0,5 mm	Mjerač radijusa

Standardni dostupni obrasci:

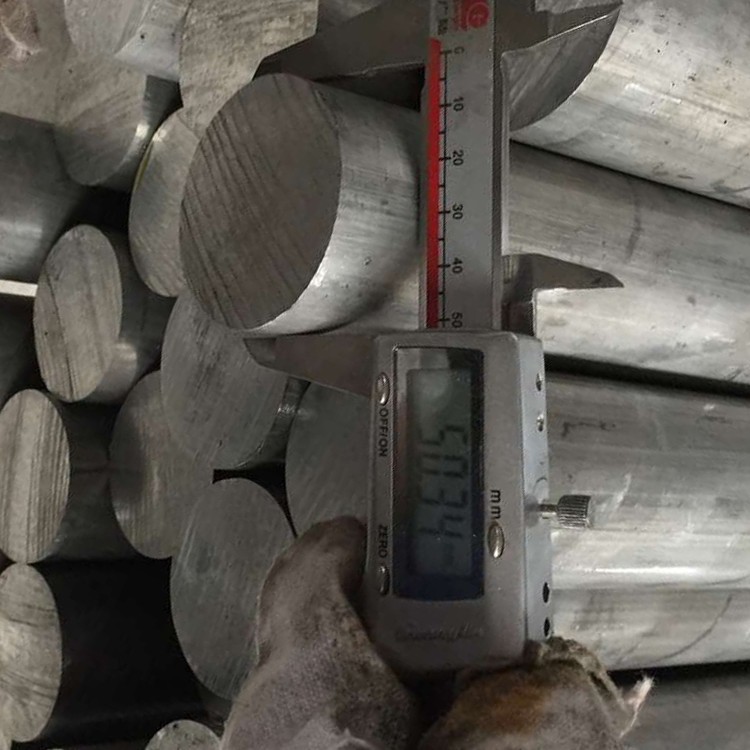

Okrugla traka: promjeri 5-300 mm

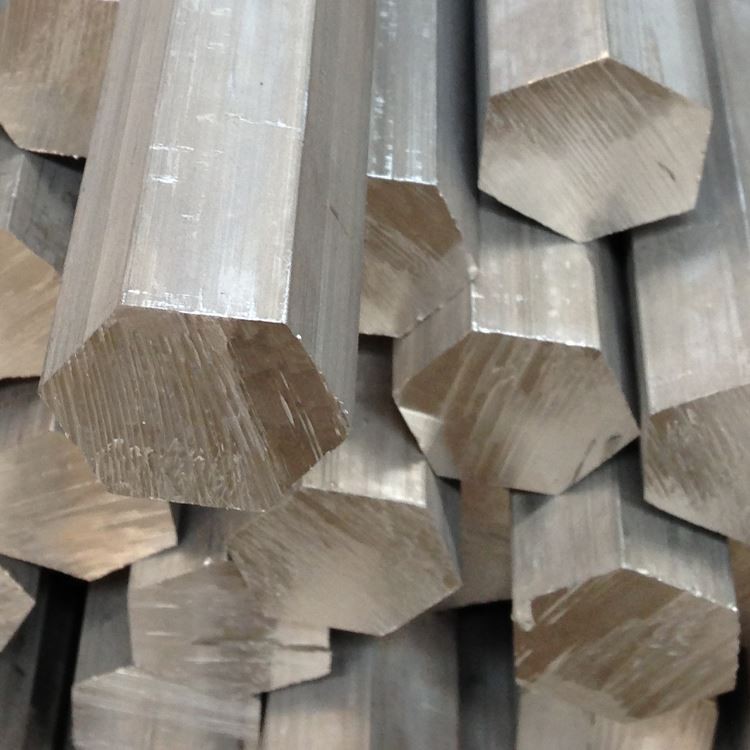

Šesterokutna traka: preko stanova 8-75 mm

Kvadratna traka: bočne dimenzije 5-150 mm

Pravokutna traka: širina do 200 mm, debljina od 3 mm

Prilagođeni profili s odgovarajućim alatom

5. Opcije temperature i toplinske obrade

Amenzijski kôd	Opis procesa	Optimalne aplikacije	Ključne karakteristike
T1	Ohlađen od ekstruzije i prirodno ostario	Nekritične primjene	Umjerena čvrstoća, izvrsna oblikovanje
T4	Otopina toplina tretira i prirodno ostare	FORMING PRIMJENE	Dobra formabilnost, umjerena čvrstoća
T5	Ohlađen od ekstruzije i umjetno starijeg	Opća namjena	Dobra snaga, izvrsna ekstrudabilnost
T6	Otopina toplina tretira i umjetno ostare	Strukturne primjene	Maksimalna snaga i tvrdoća
T52	Ohlađen od ekstruzije, ublaženo stresom, umjetno ostario	Primjene kritične duljine	Poboljšana ravnoteža, dobra snaga
T83	Otopina toplina tretirana, hladno radi, umjetno ostarela	Aplikacije visokog stresa	Pojačana snaga s dobrom žilavošću

Smjernica za odabir temperature:

T5: najekonomičniji za standardne aplikacije

T6: Kada je potrebna maksimalna čvrstoća

T4: Kada je potrebno oblikovanje post-ekstrazije

T52: Za primjene koje zahtijevaju strogu dimenzionalnu stabilnost

6. Karakteristike obrade i izrade

Operacija	Alatni materijal	Preporučeni parametri	Komentari
Skretanje	HSS, karbid	Vc =200-500 m/min, f =0.1-0.4 mm/rev	Izvrsna površinska završna obrada
Bušenje	HSS, karbid	Vc =80-150 m/min, f =0.15-0.3 mm/rev	Sile niskog rezanja
Mljevenje	HSS, karbid	Vc =200-600 m/min, fz =0.1-0.25 mm	Izvrsna evakuacija čipa
Kuckanje	HSS, Tin obloženi	Vc =10-30 m/min	Izvrsna kvaliteta niti
Piljenje	Karbid precizan	Vc =800-1500 m/min, srednji ton	Čisti rezovi s minimalnim probodom
Navođenje	HSS, karbid	Vc =150-300 m/min, fini feed	Izvrsna završna obrada

Smjernica za izradu:

Ocjena obradivosti: 90% (1100 aluminij=100%)

Površinski završetak: izvrsno (ra 0.5-1.6 µm lako ostvarivo)

Formiranje čipova: Kratki čips s odgovarajućim alatom

Hladno sredstvo: emulzija topiva u vodi ili minimalno podmazivanje

Nošenje alata: minimalno s odgovarajućim parametrima

Snabljivost: Izvrsna u uvjetima T1/T4

Saveznost: minimalni polumjer=1 × debljina (T1/T4), debljina 2 × (T6)

Zavarivost: dobro s TIG/MIG metodama

Valjanje niti: izvrsni rezultati u T4 stanju

7. Sustavi otpora i zaštite od korozije

Vrsta okoliša	Ocjena otpora	Način zaštite	Očekivani učinak
Ruralna/urbana atmosfera	Izvrstan	Završnica mlina ili anodiranje	15-20+ godine
Industrijska atmosfera	Vrlo dobar	Anodiziranje klase I	10-15 godine
Morsko okruženje	Dobro	Anodizirajući + brtvljenje	5-10 godina s održavanjem
Visoka vlaga	Izvrstan	Standardno anodiranje	10-15 godine
Kemijsko izlaganje	Umjeren	Teško anodiranje + zapečaćenje	Prijava specifična
UV izlaganje	Izvrstan	Očisti anodizaciju	Nema degradacije

Opcije zaštite površine:

Anodiziranje:

Bistro (prirodno): izvrsna jasnoća i transparentnost

Anodiranje boje: dosljedan razvoj boja

Tvrdo anodiranje: vrhunska otpornost na habanje

Opcije brtvljenja: Topla voda, nikl acetat, PTFE

Prevlaci za pretvorbu:

Kromat po mil-dtl -5541

Alternativa nehroma

Mehanički završetak:

Brush Finish: Uniformni usmjereni uzorak

Polirani završetak: Izgled poput ogledala ostvariv

Sandblasted: dosljedna mat tekstura

Organski premazi:

Prašak premaz: izvrsna prianjanje i izdržljivost

Tekuća boja: dobro s pravilnom obradom

Jasne zaštitne premaze: UV i zaštita od abrazije

8. Fizička svojstva za inženjerski dizajn

Imovina	Vrijednost	Razmatranje dizajna
Gustoća	2,70 g/cm³	Izračun težine za komponente
Raspon topljenja	615-655 stupanj	Ograničenja toplinske obrade
Toplinska vodljivost	200-220 W/m·K	Primjene hladnjaka sudopera
Električna vodljivost	50-55% IACS	Električna primjena
Specifična toplina	900 j/kg · k	Izračuni toplinske mase
Termičko širenje (CTE)	23.4 ×10⁻⁶/K	Toplinski dodaci za ekspanziju
Youngov modul	69,5 GPA	Strukturni proračuni
Poissonov omjer	0.33	Parametar strukturne analize
Reflektivnost	80-85% (polirano)	Optičke/rasvjetne aplikacije

Razmatranja dizajna:

Raspon radne temperature: -80 stupanj do +175 stupanj

Zadržavanje imovine: izvrsno ispod 100 stupnjeva

Električna vodljivost: viša od mnogih aluminijskih legura

Magnetska svojstva: ne-magnetska

Recilabilnost: 100% reciklirajuća, visoka vrijednost otpadaka

Utjecaj na okoliš: otisak s niskim ugljikom u usporedbi sa čelikom

9. Osiguranje i testiranje kvalitete

Standardni postupci ispitivanja:

Kemijski sastav:

Optička emisijska spektroskopija

Provjera svih glavnih elemenata i nečistoća

Mehaničko testiranje:

Ispitivanje zatezanja (uzdužno)

Ispitivanje tvrdoće (Webster/Brinell)

Dimenzionalni pregled:

Promjer/dimenzije na više lokacija

Provjera pravednosti

Mjerenje površinske završne obrade

Vizualni pregled:

Procjena površinskih oštećenja

Evaluacija linije matrice

Površinski izgled ujednačenost

Specijalizirano testiranje (kad je potrebno):

Anodizirajući test odgovora

Procjena strukture zrna

Testiranje vodljivosti

Standardni certifikati:

Izvještaj o testu mlina po en 10204 2.1/3.1

Certificiranje kemijske analize

Certificiranje mehaničkih svojstava

Izvještaj o dimenzioniranju inspekcije

Certifikacija toplinske obrade (za T6 temperament)

10. Aplikacije i razmatranja dizajna

Primarna primjena:

Arhitektonske komponente:

Okviri prozora i vrata

Zidni sustavi zavjesa

Ograde i balustrade

Ukrasna obloga i kalupe

Prijevoz:

Automobilska obloga i komponente

Komponente RV i prikolice

Okviri bicikala i komponente

Električna:

Hladnjaci i toplinsko upravljanje

Električna kućišta i kućišta

LED rasvjetna tijela i profili

Roba široke potrošnje:

Komponente namještaja

Uređaj i dijelovi

Ograniče za tuširanje i kupaonica

Industrijske komponente:

Cijevi pneumatskih cilindra

Strojni čuvari i okviri

Transportnici i rukovanje materijalima

Prednosti dizajna:

Izvrsna površinska završna obrada za estetske primjene

Vrhunska ekstrudabilnost za složene profile

Dobar omjer snage i težine

Izvrsna otpornost na koroziju

Izvanredan anodizirajući odgovor

Jednostavnost izrade i spajanja

Ekonomično u usporedbi s legurama veće čvrstoće

Dosljedna svojstva i kvaliteta

Lako dostupno u različitim oblicima i veličinama

Održivi materijal s visokim recikliranim potencijalom sadržaja

Ograničenja dizajna:

Niža čvrstoća u usporedbi s legurama 6061/6082

Ne preporučuje se za visoko stresne strukturne primjene

Ograničena zavarivost u usporedbi s 6061

Smanjena mehanička svojstva u zonama pogođenim zavarivanjem

Ograničenja temperature iznad 175 stupnjeva

Ekonomska razmatranja:

Izvrsna ravnoteža troškova i performansi

Niži troškovi obrade od legura veće čvrstoće

Smanjene troškove obrade zbog izvrsne obradivosti

Dug radni vijek s minimalnim održavanjem

Visoka vrijednost otpada na kraju životnog ciklusa
