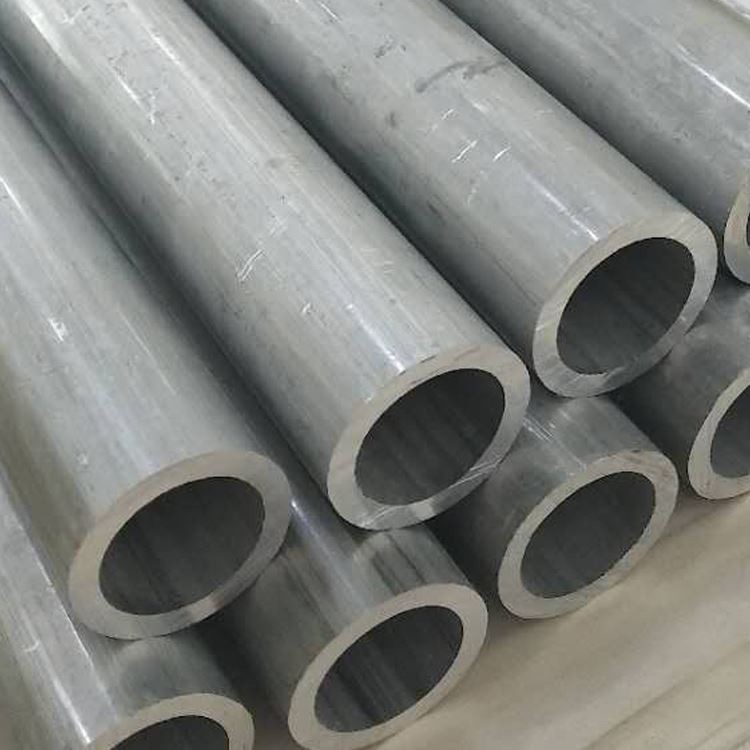

3003 aluminijska okrugla cijev

3003 bešavna aluminijska cijev je multifunkcionalni i visoki performansni materijal koji se široko koristi u više industrija .

Pošaljite upit

1. materijalni sastav i standardi

U skladu s ASTM B210, ASTM B491 i EN 573-3 Standardi, 3003 aluminijske okrugle cijevi sadrži formulaciju legure koja se pojačava manganom optimiziranom za superiornu formabilnost i otpornost na koroziju:

Primarni elementi:

Mangan (Mn): 1.0-1.5% (povećava snagu bez ugrožavanja duktilnosti)

Magnezij (MG): manji od ili jednak 0,10% (količine u tragovima za poboljšanje obrade)

Osnovni materijal:

Aluminij (AL): veći ili jednak 97,8% (ravnoteža)

Ograničenja nečistoće:

Željezo (Fe): Manje od ili jednako 0,7%

Silicij (SI): Manji ili jednak 0,6%

Bakar (cu): 0.05-0.20%

Cink (Zn): manje od ili jednako 0,10%

Opskrbljene u opterećenim temperima, uključujući H14 (¼ tvrdo), H18 (½ tvrdo) i O (žalost) Specifikacije ASTM B210 . certificirano na MIL-T -5062 B za morsku primjenu i NSF/ANSI 61 verict {{{8 Ujednačeni otpor korozije .

2. performanse snage

3003 nudi izuzetnu hladnu formabilnost s umjerenom čvrstoćom za strukturne primjene:

Imovina	O temperament	H14 temperatura	H18 temperament	Testni standard
Vlačna čvrstoća (RM)	110-145 MPA	145-180 MPA	170-215 MPA	ASTM E8
Snaga prinosa (RP0.2)	35-50 MPA	125-150 MPA	160-195 MPA	ASTM E8
Izduženje pri prekidu (%)	25-35%	8-15%	4-8%	ASTM E8
Prinos kompresije	40 MPa	130 MPa	165 MPa	ASTM E9
Snaga smicanja	75 MPa	100 MPa	130 MPa	ASTM B769
Umor izdržljivosti (10 ⁷ ciklusa)	60 MPa	75 MPa	95 MPa	ISO 1099
Omjer dubokih crteža (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >90% duktilnost na -196 stupnju i pokazuje izvrsna oblikovanje svojstava u operacijama hladnog rada .

3. toplotna obrada i obrada

Kao legura koja se ne može tretirati, mehanička svojstva postižu se očvršćivanjem na naprezanje:

Hladni rad procesa

Vruće valjanje: Početna obrada pri 370-480 stupnju do debljine 8 mm

Hladni crtež: Postizanje uzastopnih smanjenja:

O Tempera

H14: 7-15% smanjenje površine

H18: 25-30% smanjenje područja

Srednje žarenje: 315-345 stupanj 2 sata po 50% smanjenju

Rezultirajuća mikrostruktura

Veličina zrna: ASTM 6-9 ({10-30 µM Equiaxed zrna)

Dispersoidi: Al₆ (Mn, Fe) fazne čestice (<0.5μm)

Gustoća dislokacije: 10⁷/cm² (o) do 10¹⁰/cm² (H18)

Koeficijent teksture:<0.65 for deep drawing applications

Prag rekristalizacije: 250-280 stupanj

4. Dimenzije i prilagođavanje

Proizvedena za precizne tolerancije za HVAC i arhitektonske aplikacije:

Parametar	Standardni raspon	Tolerancija preciznosti	Prilagođene opcije
Vanjski promjer	3-400 mm	± 0,1% OD	Eliptični profili
Debljina zida	{0} mm	± 8% tež.	Konusni dijelovi
Dužina	0.5-12 m	+2 mm/-0 mm	Namotano do 60m
Ravnodušnost	-	1 . 5mm/m max.	± 0,5 mm/m
Talilnost	-	Manje od ili jednako 1,2% TIR	Manje od ili jednako 0,5% TIR
Polumjer savijanja (min)	1,0 × OD	-	Minimalno 0,6 × OD

Posebna izrada:

Proširenje formiranje za spojeve izmjenjivača topline

Rotacijsko probijanje za smanjenje konusa

Prilagođeno oblikovanje (bljesak, perlica, ispupčenje)

Kotrljajući se za mehanički spojevi

Konfiguracije spiralne cijevi

5. Svojstva otpornosti na koroziju

Podaci o performansama okoliša

Okoliš	ISO 9223 ocjena	Brzina korozije (μm/yr)	Preporuka zaštite
Svježa voda	RC1 (izvrsno)	<0.5 μm/yr	Unutarnja pasivacija
Kemijsko rukovanje	RC2 (izvrsno)	1-3 µm/yr	Polietilenska sluznica
Obalna atmosfera	Rc3 (dobro)	3-8 µm/yr	Premaz za pretvorbu kromata
Industrijsko područje	Rc3 (dobro)	8-15 µm/yr	Praškasti premaz
Prerada hrane	RC1 (izvrsno)	0,2 µm/god	Elektropopoliranje

Zaštitni sustavi:

Pasivacija: Liječenje dušične kiseline po ASTM B580

Premaz:

Epoksi-fenolični premazi: 30-60 µM DFT

Poliuretan: 40-80 µm za UV otpor

Galvanska zaštita: Metalizacija cinkovog raspršivanja + brtvilo

Biocidni tretmani: Impregnacija srebra iona za kontrolu mikroba

6. karakteristike strojnosti

Parametri optimizacije

Operacija	Alatni materijal	Brzina (m/min)	Feed (MM/Rev)	Bilješke
Skretanje	Karbid K10	250-450	0.25-0.45	Oštar pozitivan grablje
Mljevenje	Karbid K20	300-500	0.15-0.30	Visoki alati spirale
Bušenje	HSS-CO5	100-150	0.12-0.20	Kut boda od 130 stupnjeva
Kuckanje	HSS-CO5	25-40	Pitch se podudara	90% dubina niti

Metrike performansi:

Indeks strojeva: 95% (osnovna vrijednost: 2011- t 3=100%)

Površinska hrapavost: RA 0,5 μm dostižna suha obrada

Izgrađeni otpor ruba: Izvrsno (razred 1 po ISO 3685)

Formiranje čipova: kontinuirani spiralni čips

Život alata: 50% duži od 6061 legura

Preporuka za rashladno sredstvo: minimalna (5-7% emulzija)

7. Metode zavarivanja i spajanja

Izvrsna zavarivost u svim procesima

Zavarivanje plinskog metalnog luka (GMAW)

Žica za punjenje: ER4043 (ALSI5) ili ER1100

Zaštitni plin: ar + 25-30% He Mxe

Žica brzina: 8-12 m/min (OD 12-50 mm)

Ulaz topline: manji ili jednak 0,8 kJ/mm

Metode spajanja

Lemljenje:

Stupanj cink-aluminij: 390-450

Vrsta fluksa: ne-korozivni organski

Ljepljivo vezanje:

Poliuretanska ljepila: 18-25 MPa Shear

Epoksidni sustavi: 30-40 MPA Vutni zatezanje

Mehaničko pričvršćivanje:

Krajnja veza s perlama

Priključci za povezivanje

Zajednice za stalne zglobove

8. Fizička svojstva

Imovina	Vrijednost	Testni standard
Gustoća	2,73 g/cm³	ASTM B311
Toplinska vodljivost (25 stupnjeva)	193 W/m·K	ASTM E1461
CTE (20-100 stupanj)	23,2 µm/m · stupanj	ASTM E228
Električna vodljivost	51% IAC -a	ASTM B193
Modul elastičnosti	69,0 GPA	ASTM E111
Specifična toplina (100 stupnjeva)	897 j/kg · k	ASTM E1269
Koeficijent toplinskog ekspanzije	0,55 m/m stupnjeva	ASTM D696
Reflektivnost (vidljiva)	85%	ASTM E903
Emisivnost (polirana)	0.05	ASTM E423

9. Standardi kvalitete površine

Opcije dorade:

Finish Mill: ra 0.8-1.2 µm

Brush završetak: ra 0.3-0.6 µm

Ogledalo Polic: RA<0.1μm achievable

Anodizacija satena: RA 0,4 μm

Kriteriji za inspekciju (ASTM B491):

Površinske nesavršenosti: manje od ili jednake 0,005 mm dubine

Oznake matrice: manja ili jednaka visini od 0,05 mm

Dismeloracija: nijedna

Oxide uniformity: >95% pokrivenosti

Protokoli za čišćenje:

Alkalno čišćenje po AMS 2647

Svijetlo uranjanje za ukrasne aplikacije

Čišćenje pare za cijev za hranu

10. certifikati i testiranje

Protokoli osiguranja kvalitete

Kemijska provjera:

Spektrometrija optičke emisije

ICP masna spektroskopija za nečistoće

Fizičko testiranje:

Svažavanje testa na 60% smanjenja OD

Ispitivanje obrnutog zavoja: 180 stupnjeva bez pucanja

Ispitivanje hidrostatskog tlaka: 3 × radni tlak

NDT metode:

Ispitivanje struje za vrtložnu struju po ASTM E309

Provjera debljine stijenke

Ispitivanje propuštanja helija

Industrijski certifikati

NSF/ANSI 61 za sustave za piće

ASME BPVC ODJELJAK VIII UPRAVLJANJE

FDA CFR 21.177.1500 (Kontakt s hranom)

Mil-t -5062 b Pomorske specifikacije

PED 2014/68/EU Prilog I

Lloydov odobrenje vrste registra

Primarna primjena: Komponente izmjenjivača topline, kondenzatorske cijevi, sustavi za navodnjavanje kapljicama, okviri namještaja, ukrasne strukture, linije za prijenos kemikalija i kriogene posude gdje su otpornost i formabilnost korozije kritični .

Pakiranje: VCI Papir Preplitanje + PE omotani snopovi, obrubljeni s ojačanim uglovima . Standardno vrijeme zavoda: 3 tjedna za skladišne veličine .
