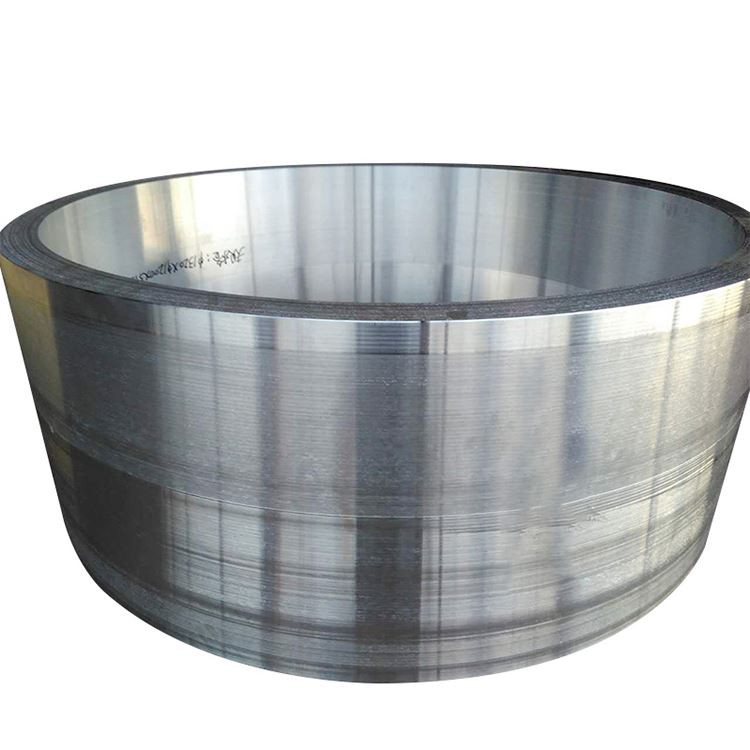

Aluminijska legura velikog promjera kovanih prstenova

Aluminijska legura velikog promjera kovani prstenovi neophodni su strukturne komponente visokih performansi u modernoj industriji, široko se koriste u poljima koja zahtijevaju stroge zahtjeve za snagom, žilavošću, pouzdanošću, dimenzionalnom stabilnosti i laganom . tipično se izvedu iz raznih stupnjeva alumanih alumana. brojila, i u skladu s tim povećana debljina stijenke i visina . kovanje daje vrhunska mehanička svojstva, vrlo gustu unutarnju strukturu i optimizirani protok zrna duž opsega prstena, omogućujući izvrsne performanse u ekstremnim radnim uvjetima .

Uobičajene ocjene aluminijske legure:

Serija visoke snage (E . g ., 2024, 7075, 7050): Prvenstveno se koristi u zrakoplovnim, vojnim i drugim poljima s ekstremnim omjerom snage i težine .

Serija otporna na koroziju/zavarivanje (E . g ., 5052, 5083, 5A06): Široko primijenjeno u morskom inženjerstvu, kriogenim spremnicima, tlačnim posudama i drugim područjima koja zahtijevaju visoku otpornost na koroziju, zavarivost i kriogenu žilavost .

Opća strukturalna serija (E . g ., 6061, 6082): Prikladno za opće inženjerske strukture, čvrstoću uravnoteženja, obradivost i trošak .

Premium proces kovanja za prstenje velikog promjera: Proizvodnja kovanih prstenova s aluminijskim legurom velikog promjera je tehnološki intenzivan i postupak koji zahtijeva opremu, s posebnim naglaskom na unutarnju kvalitetu i mikrostrukturnu uniformnost:

Priprema rastopljenja i ingota:

Odabrani su primarni aluminijski i legiranje visoke čistoće .

Napredne tehnologije topljenja, rafiniranja, filtriranja i degasiranja (e {. g ., Snif, vakuumsko degasiranje, elektromagnetsko miješanje) koriste se kako bi se osiguralo ultra-visoke čistoće taline, minimiziranje uključivanja i sadržaja plina.

Sustavi lijevanja velikih izravnih hladnoća (DC) koriste se za proizvodnju ingota velikog promjera sa stabilnim dimenzijama i ujednačenom unutarnjom strukturom, udovoljavajući zahtjevima za naknadno kovanje velikih razmjera .

Liječenje homogenizacije ingota:

Veliki ingoti prolaze dugotrajno (obično desetine sati), višestupanjski homogenizacijski tretman za uklanjanje makrosegregacije, osigurava više ujednačene raspodjele legirajućih elemenata i poboljšati ingotsku duktilnost, pripremajući ih za naknadno kovanje velikih razmjera .

Priprema i inspekcija s gredicama:

Ingotovo kondicioniranje (skaliranje ili glodanje) za uklanjanje površinskih oštećenja .

Stroga 100% ultrazvučna inspekcija provodi se kako bi se osiguralo da ingot ne bude bez ikakvih unutarnjih nedostataka koji bi mogli utjecati na kvalitetu kovanja i konačne performanse proizvoda (e . g ., pukotine, poroznost, velike uključenosti) .

Predgrijavanje: Ingot ili predforma je jednoliko zagrijana u preciznom rasponu temperature kovanja kako bi se osigurala optimalna duktilnost i ujednačena deformacija tijekom oblikovanja .

Kovanje slijeda:

Uznemirujući i unaprijed formiranje: Ingot je podvrgnut multi-smjernim, višestrukim operacijama uznemirujućeg i crtanja na velikim hidrauličkim prešama kako bi razgradio strukturu lijevanog lijeva, eliminirao velika zrna i formirao prikladan oblik oblikovanja (e . g ., disk ili panake) .

Prodoran: Na preše je središnja rupa formirana udaranjem ili proširivanjem materijala preko mandoda, stvarajući preliminarnu strukturu prstena . Ovaj postupak dodatno kompaktira materijal i usavršava mikrostrukturu .

Formacija kotrljanja prstena: To je ključno za formiranje prstenova velikog promjera . na velikim vertikalnim ili vodoravnim strojevima za kotrljanje prstena, kontinuirano radijalno i aksijalno kompresiju na prsten se primjenjuju glavnim kolutom i kolutom mandata, kontinuirano povećavajući visinu prstena, istovremeno smanjujući njegovu debljinu {{1 {1 {1 Opseg prstena, značajno poboljšava obodna mehanička svojstva i daljnje povećanje gustoće materijala .

Završni sloj kovanja (neobavezno): Za prstenove s složenijim oblicima ili izuzetno visokim zahtjevima za točnošću dimenzije, konačno oblikovanje može se izvesti na velikim prešama kovanja matrica kako bi se dobili precizne geometrijske dimenzije i dobru površinsku završnu obradu .

Toplotna obrada:

Ovisno o zahtjevima za stupanj legure i konačnim performansama, liječenje otopine, ugajanje i liječenje starenja (za legure koje se mogu tretirati toplinom) ili stabilizacijski tretman (za legure koje se ne mogu grijati) provode se . procesi toplinskog obrade presudni su za mikrostrukturne ujednačenosti i udruživanja u hladnjaku, moguće je da se u jednoj razama za hlađenje, ne može smanjiti, ne mogu smanjiti u uniformu, alusirajuća u rasklapanom dimentu. stres .

Završetak i inspekcija:

Otklanjanje, ispravljanje, dimenzionalni pregled, provjere kvalitete površine itd. .

Konačno, izvodi se sveobuhvatno nestruktivno testiranje (e . g ., ultrazvučna, penetrant, vrtložna struja) kako bi se osigurala da unutarnja i površinska kvaliteta proizvoda u potpunosti udovoljavaju standardima i zahtjevima kupca .

Mehanička svojstva kovanih prstenova s aluminijskom legurom velikog promjera ovise o odabranoj stupnjevi legure, temperaturi toplinskog obrade i optimizaciji procesa kovanja . općenito, kovani prstenovi nude sljedeće prednosti:

Tipični raspon performansi (ovisno o leguri i temperaturi):

Ultimate zatezna čvrstoća: 170 MPa - 600 MPA

Snaga prinosa (0,2%): 60 MPa - 550 MPa

Izduživanje: 7% - 28%

Tvrdoća: 40 hb - 180 hb

Snaga umora: 70 MPa - 200 MPa

Čvrstoća loma (K1C): 20 MPa√m - 45 MPa√m

Mikrostruktura kovanih prstenova s aluminijskim legurama velikog promjera temeljno je jamstvo njihovih izvrsnih makroskopskih svojstava:

Ključne mikrostrukturne značajke:

Zrna i protok zrna:

Nakon kovanja, posebno kotrljanja prstena, grube zrnce od lijevanih zrna su slomljene i preusmjerene, formirajući fino, ekvivizirana rekristalizirana zrna i/ili izdužena nerekristalizirana zrna usklađena s glavnim smjerom deformacije .

Protok zrna jedinstvena je karakteristika odbora, koja se odnosi na vlaknastu strukturu formiranu unutarnjim metalnim zrncima tijekom plastične deformacije duž konture i smjera naprezanja . u konjima velikog promjera, protok zrna je ujednačeno raspoređen duž cilja prstena, pružajući izvrsnu prebivalište, i čvrstoće {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{jn

Discoidi formirani legirajućim elementima (e . g ., al₃zr, almncr) učinkovito inhibiraju rast zrna i rekristalizaciju, održavanje preciziranja zrna .

Eliminacija velike gustoće i oštećenja:

Ogroman tlak koji se primjenjuje tijekom postupka kovanja u potpunosti zatvara unutarnje nedostatke, poput poroznosti, šupljine skupljanja i plinskih džepova, koji mogu nastati tijekom lijevanja, značajno poboljšavajući gustoću materijala .

Smanjuje nemetalne uključenosti i makrosegregaciju, što dovodi do ujednačene mikrostrukture .

Raspodjela faze jačanja:

Precizna kontrola procesa toplinske obrade osigurava jednolike i fine oborine i raspodjelu faza jačanja (e . g ., mg₂al₃ u 5xxx seriji, ili al₂cumg, mgzn₂ u 2xxx/7xxx seriji {7xx) unutar svih graničnih granica, maksimiziranja i zrna

Morfologija i raspodjela taloga na granicama zrna također se strogo kontroliraju kako bi se optimizirala otpor pucanja korozije na stres .

Raspon veličine aluminijske legure velikog promjera kovanih prstenova vrlo je širok i može se proizvesti u skladu s kupcima specifičnim zahtjevima .

Sposobnost prilagodbe:

Prilagođeni kovani prstenovi s različitim veličinama, oblicima (e {.} g ., nekružni, konusni), a zahtjevi tolerancije mogu se proizvesti prema detaljnim crtežima kupca i tehničkim specifikacijama .

Obično se nudi u grubim obrađenim ili završnim obrađenim uvjetima kako bi se smanjili troškovi i vrijeme obrade kupca .

5. Opcije temperature i toplinske obrade

Aluminijska legura velikog promjera kovanih prstenova može se isporučiti u različitim temperaturama toplinske obrade, ovisno o njihovoj vrsti legure i konačnim zahtjevima za aplikaciju .

Smjernica za odabir temperature:

Zahtjevi za čvrstoću: 7xxx serija T6 temperament nudi najveću čvrstoću, ali njegova SCC osjetljivost mora se uzeti u obzir .

Otpor korozije: 5xxx serija (H116/H321) i 7xxx serija T73/T74 Temperi su najbolji izbor .

Zavarivost: 5xxx i 6xxx serije legure imaju izvrsnu zavarivost . Konvencionalno fuzijsko zavarivanje uglavnom se ne preporučuje za 2xxx i 7xxx seriju .

Servisno okruženje: Specifični zahtjevi za morsko okruženje, kriogena okruženja, posude za pritisak itd. .

Obrada aluminijske legure velikog promjera kovanih prstenova obično zahtijeva velike alate za stroj visoke krigičnosti i specijalizirane strategije obrade .

Proizvodnja smjernica:

Obradivost: Aluminijske legure uglavnom imaju dobru obradu, ali ljepljivost i omotavanje čipa uobičajeni su problemi . Oštri alati s velikim kutovima grablje, visokim kutovima spirale, u kombinaciji s učinkovitim mazivima za hlađenje i dobrim sustavima evakuacije čipa, .

Upravljanje zaostalim stresom: OBAVEZNICI VELIKE veličine skloni su značajnim zaostalim naprezanjima tijekom gašenja i obrade, što može dovesti do izobličenja . metoda ublažavanja naprezanja poput istezanja (TXX51), kompresije ili ublažavanja vibracijskog stresa mogu se koristiti .

Površinski obrada: Tretmani za anodiziranje, slikanje ili pretvorbeni premazi mogu se primijeniti ovisno o uslužnom okruženju i estetskim zahtjevima .

Korozijska otpornost na kovane prstenove aluminijske legure velikog promjera ključna je prednost za njihovu primjenu u teškim okruženjima .

Zaštitni sustavi:

Odabir legura i temperature: Odaberite tempere za legure i toplinsku obradu s inherentno superiornom otporom korozije (e . g ., 5xxx serija H116/H321, ili 7xxx serija T73/T74) .

Površinski obrada:

Anodirajući: Najčešća metoda zaštite, tvoreći tvrdi, gusti oksidni film koji poboljšava koroziju i otpornost na habanje .

Kemijski prevlaci za pretvorbu: Služiti kao izvrsni temelj za boju ili ljepila, pružajući osnovnu zaštitu .

Sustavi slikanja/premaza: Epoksidni primeri visokih performansi i poliuretanski gornji kaputi pružaju dugoročnu zaštitu u morskom i industrijskom okruženju .

Razmatranja dizajna: Izbjegavajte područja zarobljavanja vode i korozije pukotina; Primijenite galvansku izolaciju kada ste u kontaktu s različitim metalima .

Razmatranja dizajna:

Lagan: Niska gustoća aluminijskih legura omogućava prstenove velikog promjera da postignu značajno smanjenje težine, nudeći značajne ekonomske i performanse u zrakoplovnim, željezničkim transportima i morskim aplikacijama .

Radni temperaturni raspon: Mora se odrediti na temelju vrste legura i okruženja za primjenu, izbjegavajući dugoročnu uslugu pri visokim temperaturama koje mogu dovesti do degradacije performansi .

Snaga i krutost ravnoteža: Kroz razuman dizajn odjeljka i odabir legura osigurajte dovoljnu krutost da se spriječi pretjerana deformacija, istovremeno ispunjavajući zahtjeve snage .

Prilagodljivost okoliša: Razmotrite čimbenike kao što su korozivnost, temperaturni raspon, vibracije i utjecaj opterećenja radnog okruženja .

Kontrola kvalitete za aluminijske legure velikog promjera kovanih prstenova izuzetno je stroga, obuhvaćajući svaku fazu od sirovina do gotovog isporuke proizvoda .

Standardni postupci ispitivanja:

Certificiranje sirovina: Sljedivost ingota, provjera kemijskog sastava, toplinskog broja, datuma proizvodnje itd. .

Kontrola kvalitete rastopih i ingota: Internetska elementarna analiza, mjerenje sadržaja vodika, nadzor učinkovitosti filtra, otkrivanje ultrazvučnog nedostatka .

Nadgledanje procesa kovanja: Praćenje temperaturnih profila u stvarnom vremenu, količine deformacije, tlak, stanje matrice itd. .

Nadgledanje procesa toplinske obrade: Ujednačenost temperature peći, vrijeme, brzina hlađenja, temperatura medija itd. .

Pregled dimenzionalne i geometrijske točnosti: Sveobuhvatni pregled vanjskih i unutarnjih promjera, debljine stijenke, visine, ravne, koncentričnosti itd. ., koristeći visoko precizne koordinatne mjerne strojeve (CMMS), laserski skeneri itd. .

Ispitivanje mehaničkog svojstva:

Uzorkovanje: Uzorci se uzimaju iz kritičnih mjesta (obično obodni i radijalni smjerovi prstena) prema dimenzijama kovanja i standardnim zahtjevima za testiranje .

Testovi: Zatezanje (UTS, YS, EL), tvrdoća, žilavost utjecaja, umor, žilavost loma, korozija stresa (SCC) .

Nezačinjena ispitivanja (NDT):

Ultrazvučno testiranje: 100% volumetric inspection of the entire ring, the most effective method for detecting internal defects (e.g., inclusions, porosity, cracks, intergranular corrosion), often required to meet aerospace standards (e.g., AMS 2630 class AA).

Prodorno testiranje: Otkriva površinske i površinske nedostatke .

Ispitivanje vrtložnih struja: Otkriva površinske i površinske nedostatke, posebno za vodljive materijale .

Radiografsko testiranje (RT): Koristi se za ponovnu inspekciju unutarnjeg oštećenja u određenim kritičnim područjima .

Mikrostrukturna analiza: Metalografski pregled za procjenu veličine zrna, protoka zrna, stupnja rekristalizacije, raspodjele taloga, vrsta oštećenja itd. .

Mjerenje površinske hrapavosti.

Standardi i potvrde:

U skladu s ASTM B247, AMS (Specifikacije zrakoplovnih materijala), EN (Europski standardi), GB/T (kineski nacionalni standardi), itd. .

Potvrde o sustavu kvalitete: ISO 9001, AS9100 (Aerospace) .

EN 10204 Tip 3 . 1 ili 3.2 Izvješća o ispitivanju materijala mogu se osigurati, a certifikat treće strane može se organizirati na zahtjev kupca.

Aluminijska legura velikog promjera kovani prstenovi igraju kritičnu ulogu u različitim sektorima visokotehnološke i teške industrije zbog njihovih izvrsnih ukupnih performansi .

Područja primarne primjene:

Zrakoplovstvo: Komaza motora zrakoplova, prstenovi za komponente turbine, nosački prstenovi s opterećenjem zupčanika, rezervoar za raketno gorivo Priključni prstenovi, strukturni prstenovi svemirskih letjelica itd. .

Energetska industrija: Prstenovi opreme nuklearne elektrane, prirubnice glavne osovine vjetroagregata, prirubnice velikog tlaka, prstenovi spremnika za vodikovo gorivo itd. .

Morski i offshore inženjering: Veliki Strukturni prstenovi za povezivanje broda, kritični nosači za bušenje na moru, platforme za bušenje, dubokim morskim podmornim tlakom, priključni prstenovi, nosač nosača LNG-a itd. .

Željeznički tranzit: Veliki prstenovi za veznu vozilu, kritične kočice, veliki kočni prstenovi, itd. .

Vojni: Veliki artiljerijski nosači pištolja, prstenovi s opterećenjem oklopnih vozila, prstenovi za raketne rakete itd. .

Teški stroj: Velike utrke ležaja, praznine zupčanika, glavne ležajeve prstenove za tunele za dosadne strojeve itd. .

Prednosti dizajna:

Lagan: Niska gustoća aluminijskih legura u kombinaciji s postupkom kovanja omogućava značajno smanjenje težine u velikim strukturnim komponentama, poboljšavajući učinkovitost i smanjenje operativnih troškova .

Visoka pouzdanost i sigurnost: Visoka čvrstoća, visoka žilavost, izvrsna otpornost na zamor i gusta unutarnja mikrostruktura koja se pruža kovanje osigurava dugoročnu pouzdanost komponenti pod ekstremnim opterećenjima i složenim okruženjima .

Dimenzijska stabilnost: Nakon rigoroznog toplinskog obrade i ublažavanja stresa, kovani prstenovi velikog promjera pokazuju dobru dimenzionalnu stabilnost tijekom naknadne obrade i dugoročne usluge .

Otpor korozije: Posebno 5xxx serije legure pokazuju izvrsnu otpornost na koroziju u morskim i industrijskim okruženjima .

Fleksibilnost dizajna: Kroz odabir različitih legura, temperature toplinske obrade i prilagođenih procesa kovanja mogu se ispuniti različiti složeni i zahtjevni zahtjevi za dizajnom .

Ograničenja dizajna:

Koštati: Proizvodnja kovanih prstenova velikog promjera zahtijeva skupu specijaliziranu opremu i složene procese, što dovodi do većih početnih troškova .

Osjetljivost na temperaturu: Neke aluminijske legure visoke čvrstoće mogu doživjeti degradaciju performansi u dugoročnim visokim temperaturama, što zahtijeva razmatranje ograničenja radne temperature .

Zavarivost: Neke legure visoke čvrstoće imaju slabu zavarivost, što može zahtijevati posebne tehnike zavarivanja ili dizajn kako bi se izbjeglo zavarivanje .

Zaostali stres: Proces gašenja za odbojke velike veličine može stvoriti značajna zaostala naprezanja, što zahtijeva odgovarajuće tretmane za ublažavanje stresa .

Ekonomska i održivost:

Vrijednost životnog ciklusa: Iako je početna investicija velika, vrhunski učinak i dugi životni vijek krivotvorenih prstenova smanjuju troškove održavanja i zamjene, nudeći veću ekonomsku vrijednost u dugoročnoj .

Iskorištavanje materijala: Kovanje je proces gotovo net-oblika, učinkovito smanjujući otpad sirovine u usporedbi s tradicionalnom obradom .

Ekološka prijateljstva: Aluminijske legure u potpunosti su materijali koji se mogu reciklirati, usklađujući se s zelenim principima proizvodnje; Lagano djelo proizvoda također doprinosi smanjenju potrošnje energije i emisija ugljika krajnjih proizvoda .
