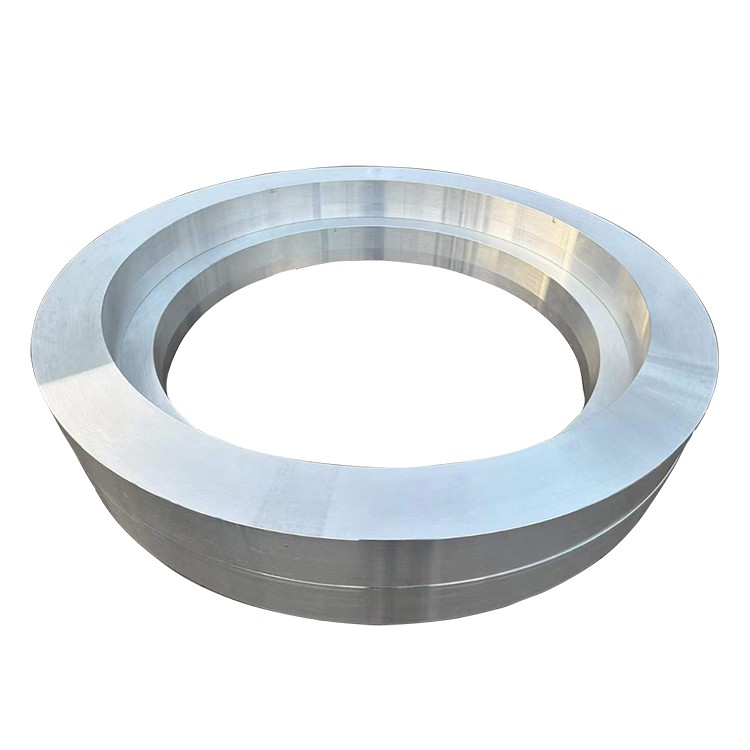

Prsten za kovanje legure aluminijske legure velikog promjera

Za kovanje aluminijske legure velikog promjera neophodne su strukturne komponente visokih performansi u modernoj industriji, široko korištene u poljima koja zahtijevaju stroge zahtjeve za snagom, žilavošću, pouzdanošću, dimenzionalnom stabilnošću i laganom. Ovi prstenovi obično se izrađuju od različitih stupnjeva aluminijskih legura kroz precizne procese kovanja, s veličinama u rasponu od stotina milimetara do nekoliko metara, i odgovarajuće povećane debljine i visine stijenke. Kovanje daje vrhunska mehanička svojstva, vrlo gustu unutarnju strukturu i optimizirano protok zrna duž opsega prstena, omogućujući izvrsne performanse u ekstremnim radnim uvjetima.

Uobičajene ocjene aluminijske legure:

Serija visoke snage (npr. 2024, 7075, 7050): Prvenstveno se koristi u zrakoplovnim, vojnim i drugim poljima s zahtjevima ekstremnih omjera snage i mase.

Serija otporna na koroziju\/zavarivanje (npr. 5083, 5A06): Široko se primjenjuju u morskom inženjerstvu, kriogenim spremnicima, tlačnim posudama i drugim područjima koja zahtijevaju visoku otpornost na koroziju, zavarivost i kriogenu žilavost.

Opća strukturna serija (npr. 6061, 6082): Prikladno za opće inženjerske strukture, čvrstoću uravnoteženja, obradivost i troškove.

Premium proces kovanja za prstenje velikog promjera: Proizvodnja aluminijske legure velikog promjera aluminijska legura kovanje prstenova je intenzivan tehnološki i zahtjevan postupak, s posebnim naglaskom na unutarnju kvalitetu i mikrostrukturnu jednoličnost:

Priprema rastopljenja i ingota:

Odabrani su primarni aluminijski i legiranje visoke čistoće.

Napredne tehnologije topljenja, rafiniranja, filtriranja i degasiranja (npr. Snif, vakuumsko degasiranje, elektromagnetsko miješanje) koriste se kako bi se osigurala ultra-velika čistoća taline, minimizirajući uključivanja i sadržaj plina.

Sustavi lijevanja velikih izravnih hladnoća (DC) koriste se za proizvodnju ingota velikog promjera sa stabilnim dimenzijama i ujednačenom unutarnjom strukturom, udovoljavajući zahtjevima za naknadno kovanje velikih razmjera.

Liječenje homogenizacije ingota:

Veliki ingoti prolaze dugotrajnu (obično desetine sati), višestupanjski homogenizacijski tretman žarenja kako bi se uklonila makrosegregacija, osigurala ujednačenija raspodjela legirajućih elemenata i poboljšala ingotsku duktilnost, pripremajući ih za naknadno kovanje.

Priprema i inspekcija s gredicama:

Ingotovo kondicioniranje (skaliranje ili glodanje) za uklanjanje površinskih oštećenja.

Stroga 100% ultrazvučna inspekcija provodi se kako bi se osiguralo da ingot ne bude bez ikakvih unutarnjih nedostataka koji bi mogli utjecati na kvalitetu kovanja i konačne performanse proizvoda (npr. Pukotine, poroznost, velika uključivanja).

Predgrijavanje: Ingot ili predform jednoliko se zagrijava u preciznom temperaturnom rasponu kovanja kako bi se osigurala optimalna duktilnost i ujednačena deformacija tijekom oblikovanja.

Kovanje slijeda:

Uznemirujući i unaprijed formiranje: Ingot je podvrgnut višestrukim, višestrukim operacijama uznemirujućeg i crtanja na velikim hidrauličkim prešama kako bi se razgradio strukturu lijevane, eliminiralo velike zrnce i tvorio prikladan oblik predformiranja (npr. Disk ili palačinka).

Prodoran: Na preše je središnja rupa formirana udarcem ili širenjem materijala preko mandara, stvarajući preliminarnu strukturu prstena. Ovaj postupak dodatno kompaktira materijal i usavršava mikrostrukturu.

Formacija kotrljanja prstena: Ovo je ključno za formiranje prstenova velikog promjera. Na velikim vertikalnim ili horizontalnim strojevima za valjanje prstena, kontinuirano radijalno i aksijalno kompresiju primjenjuju se na predformacija prstena glavnim kolutom i kolutom od mandata, kontinuirano povećavajući promjer prstena uz smanjenje debljine i visine zida. Kotrljanje prstena postiže značajnu plastičnu deformaciju, visoko usklađujući protok zrna duž opsega prstena, značajno poboljšavajući obodna mehanička svojstva i dodatno povećanje gustoće materijala.

Završni sloj kovanja (neobavezno): Za prstenove sa složenijim oblicima ili izuzetno visokim zahtjevima za točnošću dimenzije, konačno oblikovanje može se izvesti na velikim prešama kovanja kako bi se postigla precizna geometrijska dimenzija i dobra površinska završna obrada.

Toplotna obrada:

Ovisno o potrebama stupnja legure i konačnim performansama, provodi se tretman za liječenje otopine, ugasiti i liječenje starenja (za liječenje toplinskim tretiranjem) ili stabilizacijski tretman (za legure koje se ne mogu tretirati). Procesi toplinske obrade ključni su za mikrostrukturnu ujednačenost i kontrolu naprezanja prstenova velikog promjera, što bi moglo zahtijevati posebne medije za hlađenje i metode gašenja kako bi se osiguralo jednolično hlađenje i smanjio zaostali stres.

Završetak i inspekcija:

Otklanjanje, ispravljanje, dimenzionalni pregled, provjere kvalitete površine itd.

Konačno, provodi se sveobuhvatno nestruktivno testiranje (npr. Ultrazvučna, penetrant, vrtložna struja) kako bi se osigurala da unutarnja i površinska kvaliteta proizvoda u potpunosti udovoljavaju standardima i zahtjevima kupaca.

Mehanička svojstva kovanja kovanja aluminijske legure velikog promjera ovise o odabranoj stupnju legure, temperaturi topline i optimizaciji procesa kovanja. Općenito, krivotvoreni prstenovi nude sljedeće prednosti:

Tipični raspon performansi (ovisno o leguri i temperaturi):

Ultimate zatezna čvrstoća: 270 MPa - 600 MPA

Snaga prinosa (0. 2%): 120 MPa - 550 MPa

Izduživanje: 7% - 25%

Tvrdoća: 60 hb - 180 hb

Snaga umora: 100 MPa - 200 MPa

Čvrstoća loma (K1C): 20 MPa√m - 45 MPa√m

Mikrostruktura prstenova za kovanje aluminijske legure velikog promjera temeljno je jamstvo njihovih izvrsnih makroskopskih svojstava:

Ključne mikrostrukturne značajke:

Zrna i protok zrna:

Nakon kovanja, posebno kotrljanja prstena, grube zrna lijevane su pokvarene i preusmjerene, formirajući fino, ekvivirane rekristalizirane zrna i\/ili izdužena nerekristalizirana zrna usklađena s glavnim smjerom deformacije.

Protok zrna jedinstvena je karakteristika odbora, koja se odnosi na vlaknastu strukturu nastalu unutarnjim metalnim zrncima tijekom plastične deformacije duž konture i smjera naprezanja. Kod kovanja velikog promjera, protok zrna ravnomjerno je raspoređen duž opsega prstena, pružajući izvrsnu obodnu čvrstoću, otpornost na umor i žilavost.

Rasprostranjeni disperoidi formirani legirajućim elementima (npr. ALMNCR) učinkovito inhibiraju rast zrna i rekristalizaciju, održavajući usavršavanje zrna.

Eliminacija velike gustoće i oštećenja:

Ogroman tlak koji se primjenjuje tijekom postupka kovanja u potpunosti zatvara unutarnje nedostatke, poput poroznosti, šupljine skupljanja i džepova plina, koji se mogu pojaviti tijekom lijevanja, značajno poboljšavajući gustoću materijala.

Smanjuje nemetalne inkluzije i makrosegregaciju, što dovodi do ujednačenije mikrostrukture.

Raspodjela faze jačanja:

Precizna kontrola procesa toplinske obrade osigurava jednolike i fine oborine i raspodjelu faza jačanja (npr. Mg₂al₃ u seriji 5xxx, ili al₂cumg, mgzn₂ u seriji 2xxx\/7xxx) unutar zrna i na granicama zrna, maksimiziranjem legure jačanja legure.

Morfologija i raspodjela taložnih na granicama zrna također se strogo kontroliraju kako bi se optimizirala otpornost na pucanje korozije.

Veličina raspona kovanja aluminijskih legura velikog promjera vrlo je široka i može se proizvesti u skladu s zahtjevima za kupca.

Sposobnost prilagodbe:

Prilagođeni kovani prstenovi s različitim veličinama, oblicima (npr. Nekružni, konusni) zahtjevi za toleranciju mogu se proizvesti prema detaljnim crtežima kupaca i tehničkim specifikacijama.

Obično se nudi u grubim obrađenim ili završnim obrađenim uvjetima kako bi se smanjili troškovi i vrijeme obrade kupca.

Okolišnih prstenova za kovanje aluminijske legure velikog promjera može se isporučiti u različitim temperaturama toplinske obrade, ovisno o njihovoj vrsti legure i konačnim zahtjevima za primjenom.

Smjernica za odabir temperature:

Zahtjevi za čvrstoću: T6 Temperatura 7xxx serije nudi najveću čvrstoću, ali mora se uzeti u obzir i njegova osjetljivost na SCC.

Otpor korozije: 5xxx serija (H116\/H321) i 7xxx serija T73\/T74 temperi su najbolji izbor.

Zavarivost: Legure serije 5xxx i 6xxx imaju izvrsnu zavarivost. Konvencionalno zavarivanje fuzije uglavnom se ne preporučuje za 2xxx i 7xxx seriju.

Servisno okruženje: Specifični zahtjevi za morsko okruženje, kriogeno okruženje, posude za pritisak itd.

Obrada kovanja aluminijskih legura velikog promjera aluminijske legure obično zahtijeva velike alate za stroj visoke krigičnosti i specijalizirane strategije obrade.

Proizvodnja smjernica:

Obradivost: Aluminijske legure uglavnom imaju dobru obradu, ali ljepljivost i omotavanje čipova uobičajena su pitanja. Potrebni su oštri alati s velikim kutovima grablje, visokim kutovima spirale, u kombinaciji s učinkovitim mazivima za hlađenje i dobrim sustavima za evakuaciju čipova.

Upravljanje zaostalim stresom: OBAVEZNICI VELIKE veličine skloni su značajnim zaostalim naprezanjima tijekom gašenja i obrade, što može dovesti do izobličenja. Mogu se upotrijebiti metode ublažavanja stresa poput istezanja (TXX51), kompresije ili ublažavanja vibracijskog stresa.

Površinski obrada: Anodiziranje, slikanje ili tretmani premaza za pretvorbu mogu se primijeniti ovisno o uslužnom okruženju i estetskim zahtjevima.

Otpornost na koroziju prstenova za kovanje legura aluminijske legure velikog promjera ključna je prednost za njihovu primjenu u teškim okruženjima.

Zaštitni sustavi:

Odabir legura i temperature: Odaberite temperature legura i temperature toplinske obrade s inherentno superiornom otpornošću na koroziju (npr. 5xxx serija H116\/H321 ili 7xxx serija T73\/T74).

Površinski obrada:

Anodirajući: Najčešća metoda zaštite, koja tvori tvrdi, gusti oksidni film koji povećava koroziju i otpornost na habanje.

Kemijski prevlaci za pretvorbu: Služite kao izvrsni temeljni premazi za boju ili ljepila, pružajući osnovnu zaštitu.

Sustavi slikanja\/premaza: Epoksidni primeri visokih performansi i poliuretanski gornji kaputi pružaju dugoročnu zaštitu u morskom i industrijskom okruženju.

Razmatranja dizajna: Izbjegavajte područja zarobljavanja vode i korozije pukotina; Primijenite galvansku izolaciju kada ste u kontaktu s različitim metalima.

Razmatranja dizajna:

Lagan: Niska gustoća aluminijskih legura omogućava prstenove velikog promjera kako bi se postiglo značajno smanjenje težine, nudeći značajne ekonomske i performanse u zrakoplovnim, željezničkim transportima i morskim primjenama.

Radni temperaturni raspon: Mora se odrediti na temelju vrste legura i okruženja za primjenu, izbjegavajući dugoročnu uslugu pri visokim temperaturama koje mogu dovesti do degradacije performansi.

Snaga i krutost ravnoteža: Kroz razuman dizajn odjeljka i odabir legura osigurajte dovoljnu krutost da se spriječi pretjerana deformacija, istovremeno ispunjavajući zahtjeve snage.

Prilagodljivost okoliša: Razmotrite čimbenike kao što su korozivnost, temperaturni raspon, vibracije i utjecaj opterećenja radnog okruženja.

Kontrola kvalitete za kovanje aluminijskih legura velikog promjera, izuzetno je stroga, obuhvaćajući svaku fazu od sirovina do gotovog isporuke proizvoda.

Standardni postupci ispitivanja:

Certificiranje sirovina: Sljedivost ingota, provjera kemijskog sastava, toplinski broj, datum proizvodnje itd.

Kontrola kvalitete rastopih i ingota: Internetska elementarna analiza, mjerenje sadržaja vodika, praćenje učinkovitosti filtra, otkrivanje ultrazvučne mane.

Nadgledanje procesa kovanja: Nadgledanje temperaturnih profila u stvarnom vremenu, količine deformacije, tlaka, stanja matrice itd.

Nadgledanje procesa toplinske obrade: Ujednakost temperature peći, vrijeme, brzina hlađenja, temperatura ugašenja medija itd.

Pregled dimenzionalne i geometrijske točnosti: Sveobuhvatni pregled vanjskih i unutarnjih promjera, debljine stijenke, visine, ravnanja, koncentričnosti itd., Korištenje visoko preciznih koordinatnih mjernih strojeva (CMMS), laserskih skenera, itd.

Ispitivanje mehaničkog svojstva:

Uzorkovanje: Uzorci se uzimaju iz kritičnih mjesta (obično obodni i radijalni smjer prstena) prema dimenzijama kovanja i standardnim zahtjevima za testiranje.

Testovi: Zatezanje (UTS, YS, EL), tvrdoća, žilavost utjecaja, umor, žilavost loma, pucanje korozije stresa (SCC).

Nezačinjena ispitivanja (NDT):

Ultrazvučno testiranje: 100% volumetrijski pregled cijelog prstena, najučinkovitija metoda za otkrivanje unutarnjih oštećenja (npr. Uključivanja, poroznost, pukotine, intergranularna korozija), često potrebna za ispunjavanje zrakoplovnih standarda (npr. AMS 2630 Klasa AA).

Prodorno testiranje: Otkriva površinske i površinske nedostatke.

Ispitivanje vrtložnih struja: Otkriva površinske i površinske nedostatke, posebno za vodljive materijale.

Radiografsko testiranje (RT): Koristi se za ponovnu inspekciju unutarnjeg oštećenja u određenim kritičnim područjima.

Mikrostrukturna analiza: Metalografski pregled za procjenu veličine zrna, protoka zrna, stupnja rekristalizacije, raspodjele taloga, vrsta oštećenja itd.

Mjerenje površinske hrapavosti.

Standardi i potvrde:

U skladu s ASTM B247, AMS (specifikacije zrakoplovnih materijala), EN (Europski standardi), GB\/T (kineski nacionalni standardi), itd.

Potvrde o sustavu kvalitete: ISO 9001, AS9100 (Aerospace).

EN 10204 mogu se osigurati izvješća o ispitivanju materijala od 3.1 ili 3.2, a certifikat treće strane može se organizirati na zahtjev kupca.

Aluminijska legura velika aluminijska legura igraju kritičnu ulogu u različitim sektorima visokotehnološke i teške industrije zbog izvrsnih ukupnih performansi.

Područja primarne primjene:

Zrakoplovstvo: Komaza motora zrakoplova, prstenovi komponenti turbine, prstenovi s opterećenjem zupčanika, spremnik za raketno gorivo, priključni prstenovi, strukturni prstenovi svemirskih letjelica, itd.

Energetska industrija: Prstenovi opreme nuklearne elektrane, prirubnice glavne osovine vjetroagregata, prirubnice velikog tlaka, prstenovi spremnika za vodikovo gorivo, itd.

Morski i offshore inženjering: Veliki strukturni prstenovi za spajanje broda, kritični potporni prstenovi za platforme za bušenje na moru, tlačni trup koji povezuju prstenove za duboke more za podmazivanje, nosač nosača UNP-a, itd.

Željeznički tranzit: Veliki prstenovi za povezivanje vozila s velikim brzinama, kritični činovi, veliki prstenovi kočenja vlakova itd.

Vojni: Veliki nosači artiljerijskog pištolja, oklopni prstenovi za opterećenje vozila, prstenovi raketnog bacača, itd.

Teški stroj: Velike utrke ležaja, praznine zupčanika, glavne prstenove ležaja za tunele za dosadne strojeve, itd.

Prednosti dizajna:

Lagan: Niska gustoća aluminijskih legura u kombinaciji s postupkom kovanja omogućava značajno smanjenje težine u velikim strukturnim komponentama, poboljšavajući učinkovitost i smanjenje operativnih troškova.

Visoka pouzdanost i sigurnost: Visoka čvrstoća, velika žilavost, izvrsna otpornost na zamor i gusta unutarnja mikrostruktura koja se pruža krivotvorenjem osigurava dugoročnu pouzdanost komponenti u ekstremnim opterećenjima i složenim okruženjima.

Dimenzijska stabilnost: Nakon rigoroznog toplinskog obrade i ublažavanja stresa, kovani prstenovi velikog promjera pokazuju dobru dimenzionalnu stabilnost tijekom naknadne obrade i dugoročne usluge.

Otpor korozije: Posebno legure serije 5xxx pokazuju izvrsnu otpornost na koroziju u morskom i industrijskom okruženju.

Fleksibilnost dizajna: Različiti složeni i zahtjevni zahtjevi za dizajnom mogu se ispuniti odabirom različitih legura, temperature toplinske obrade i prilagođenim procesima kovanja.

Ograničenja dizajna:

Koštati: Proizvodnja kovanih prstenova velikog promjera zahtijeva skupu specijaliziranu opremu i složene procese, što dovodi do većih početnih troškova.

Osjetljivost na temperaturu: Neke aluminijske legure visoke čvrstoće mogu doživjeti degradaciju performansi u dugoročnim visokim temperaturama, što zahtijeva razmatranje ograničenja radne temperature.

Zavarivost: Neke legure visoke čvrstoće imaju slabu zavarivost, što može zahtijevati posebne tehnike zavarivanja ili dizajn kako bi se izbjeglo zavarivanje.

Zaostali stres: Proces gašenja za odbojke velike veličine može stvoriti značajna zaostala naprezanja, što zahtijeva odgovarajuće tretmane za ublažavanje stresa.

Ekonomska i održivost:

Vrijednost životnog ciklusa: Iako je početna investicija velika, vrhunski učinak i dugi životni vijek krivotvorenih prstenova smanjuju troškove održavanja i zamjene, nudeći veću ekonomsku vrijednost dugoročno.

Iskorištavanje materijala: Kovanje je proces gotovo net-oblika, učinkovito smanjujući otpad sirovine u usporedbi s tradicionalnom obradom.

Ekološka prijateljstva: Aluminijske legure u potpunosti su materijali koji se mogu reciklirati, usklađujući se s zelenim principima proizvodnje; Lagano djelo proizvoda također doprinosi smanjenju potrošnje energije i emisije ugljika krajnjih proizvoda.
